Produktbeschreibung der intelligenten integrierten Schleifanlage
Die intelligente integrierte Schleifstation besteht aus drei Hauptteilen: integriertem Schleifsystem, DCS-System zur Steuerung und Überwachung und Mikro-Nebelstaubunterdrückungssystem.Es hat eine dreidimensionale vertikale modulare Struktur, die gute Intelligenz, Integration, Energieeinsparung, Umweltschutz integriert, keine Filterung, hohe Feinheit, große Leistung, kein Kuchen usw.bei dem das DCS-Stammsteuerungssystem, Überwachungssystem und Staubbekämpfung eingesetzt werden.

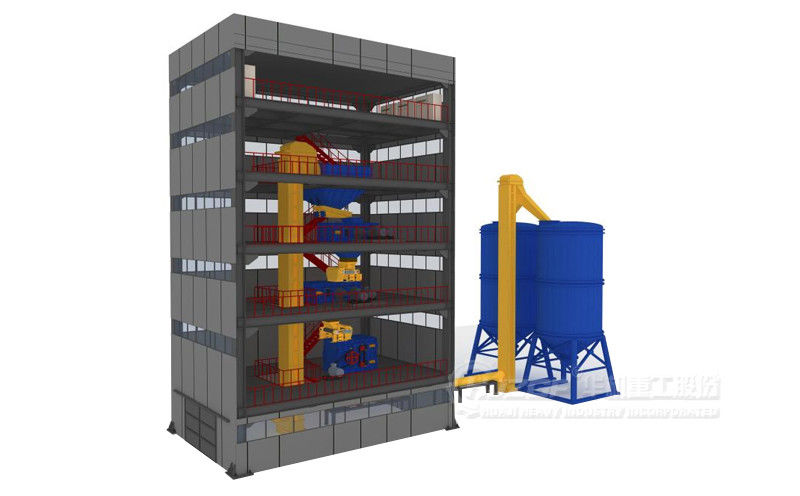

Intelligente integrierte Brech- und Schleifstation ist in sechs Etagen unterteilt, die fünfte Etage setzt DCS allgemeine Steuerungssystem, Überwachungssystem und Mikro-Nebel Staubunterdrückungssystem,Es gibt auch den allgemeinen Dienstraum.Der dritte Stock ist das Zähnenroll- (optional mit Hammercrusher, Kegelcrusher konfiguriert werden kann) Zerkleinerungsmodul.Die zweite Etage ist das Modul für das Zerkleinern von Rollen.; die erste Etage ist das Feinschlagmodul mit drei Walzen; das Erdgeschoss (das negative) ist das Kieferschlagmodul.Die Böden und Zerkleinerer können je nach Kundenbedarf erhöht oder verringert werden, um den Bedürfnissen verschiedener Kunden gerecht zu werden..
1Intelligenz: Die gesamte Zerkleinern- und Schleifstation verwendet ein zentralisiertes Steuerungssystem DCS, das das Starten und Stoppen aller Zerkleinern- und Schleifgeräte steuern und beobachten kann.Betriebsdaten und Fehlerwarnungen, etc. im allgemeinen Kontrollraum und über das Überwachungssystem, das mit dem zentralen Steuerungssystem DCS zusammenarbeitet, jederzeit den Einsatz der Vor-Ort-Ausrüstung beobachten,so dass der Standort völlig unbeaufsichtigt sein kannDurch die Übertragung großer Datenmengen können alle Daten und Informationen der Schleifstation aus der Ferne an das Konzernunternehmen übertragen werden.
2"Integration: Die gesamte Brech- und Schleifstation vereint alle Ausrüstungen in eine fünf Schichten umfassende Brech- und Schleifstation, wobei die Haupt- und Nebenausrüstung jeder Schicht ein Modul bildet.Es ersetzt die alte Zerkleinern Produktionslinie und löst vollständig die Mängel der mehrfachen Bandförderer, wie unordentliches Layout, Rauheit, große Bodenfläche und schlechte Staubunterdrückung (viele Staubflecken), und macht die gesamte Zerkleinern- und Schleifstation kompakt, formal und schön im Design.
3Umweltschutz: Alle Anlagen der gesamten Zerkleinerungs- und Frässtation laufen mit mittlerer und niedriger Drehzahl und es ist nicht erforderlich, die Abmessungskette zu verwenden.Also gibt es sehr wenig Staub in der Operation, und es nimmt die vollständig versiegelte Struktur, und alle umgebenden und die Oberseite sind schalldichte Behandlung gemacht.
Die interne Konfiguration des fortgeschrittenen Mikro-Nebelstaubunterdrückungssystems, jede Hauptein- und Auslassstelle der Hilfsgeräte sind Staubunterdrückungsanlage installiert,und an der Spitze jedes Moduls ist ein mehrseitiger Staubunterdrückeranschluss als Sekundärstaubunterdrücker installiert, um die erste Staubunterdrückung zu verhindern, hat ein Leckteil.
4Energieeinsparung: Durch die Annahme einer vertikalen Modulstruktur können die Materialien aus jeder Ebene der Zerkleinern- und Schleifgeräte auf natürliche Weise in die nächste Zerkleinern- und Schleifgeräte eingegliedert werden.und nicht mit mehreren Gurtförderern transportiert werden müssen, wodurch der Stromverbrauch erheblich reduziert wird.
5, die Zerspanungs- und Schleifstation durch die Verwendung von nicht-Screening-Prozessdesign, grundlegend gelöst eine Reihe von Industriezweigen, hohe Feuchtigkeit Materialien,mit einer Breite von nicht mehr als 20 mm,, die Leistung mehr als 100 Tonnen pro Stunde zu erreichen, Screening ist ziemlich schwierig, die schwierigen Probleme der Welt, und wird nicht zu einem Kuchen, ohne die Notwendigkeit, die Ausrüstung zu brechen.
Funktionsprinzip einer intelligenten integrierten Schleifanlage
Alle Arten von Materialien (Silicium, Kieselsteine, Erdölkoks, Kohle, chemische Rohstoffe usw.) müssen zerkleinert und durch das unterirdische Kieferbrennmodul zerkleinert werden.und dann durch die Hebanlage in den Transitbehälter des Materiallagermoduls geschicktDurch den unteren automatischen Zuführer werden sie zum Zähnenrollenschmelzmodul für das mittlere Schmelzen gebracht.dann durch die automatische Zuführungsanlage zum Feinschmelzen in das Rollen-Schmelzmodul geschicktNach dem Zerkleinern und dem Mahlen bis zur gewünschten Partikelgröße wird die Masse in die Masse geschoben und dann in die dritte Etage für das Drei-Roll-Schleifmodul zur Feinschleifung durch die automatische Zuführungsanlage geschickt.es wird durch den Luftstrom (Schraub) -Fahrzeug zum nächsten Prozess geschicktDie Ausrüstung kann auch nach Kundenbedarf konfiguriert werden.
Intelligente integrierte Zerkleinern- und Schleifstation, Verarbeitungskapazität und Fertigproduktgröße können nach den technischen Anforderungen des Kunden konzipiert werden,mit verschiedenen Gerätetypen oder verschiedenen Modellen konfiguriert, um den Bedürfnissen verschiedener Kunden gerecht zu werden, kann eine einzelne Station für 30-600 t/h konzipiert werden.
Technische Parameter einer intelligenten integrierten Schleifanlage
